[자료구조] 트리 ADT

트리 ADT

---

트리(Tree)란?

• 나무를 닮은 자료구조
• HTML이나 XML 문서를 다룰 때 사용하는 DOM, 운영체의 파일 시스템 등이 트리 구조로 이루어져 있음

트리의 구성요소

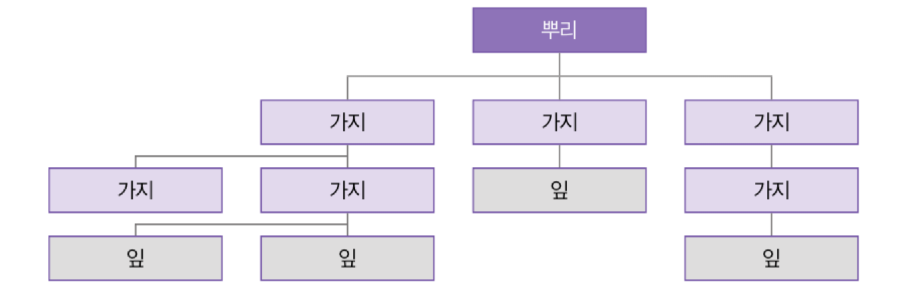

• 트리는 뿌리, 가지, 잎 세 가지 요소로 이루어져 있다.
  • 세 가지 요소 모두 똑같은 노드이지만 어디에 위치하는지에 따라 불리는 이름이 달라진다
  • 뿌리 : 트리 자료구조의 가장 위에 있는 노드를 가리킴
    • 가지 : 뿌리와 잎 사이에 있는 모든 노드를 말함
    • 잎 노드(단말 노드) : 가지의 끝에 있는 마지막 노드를 잎 노드(단말 노드)라고 한다.

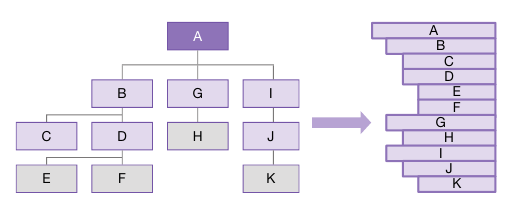

• 부모, 자식 형제 관계가 존재한다. 위 그림을 봐보자

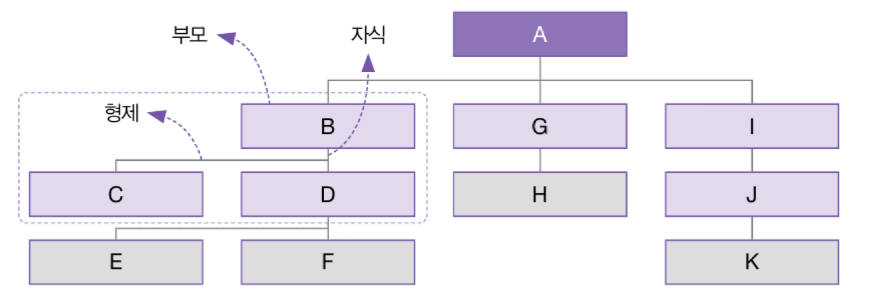

  • 노드 B, C, D를 보면 B에서 C와 D가 뻗어 나오는데 이때 B는 C와 D의 부모(Parent)이고, C와 D는 B의 자식(Children)이다.
  • 그리고 한 부모 밑에서 태어난 C와 D를 형제(Sibling) 라고 한다.
• 경로 : 한 노드에서 다른 한 노드까지 이르는 길 사이에 있는 노드들의 순서
  • 길이(Length) : 출발 노드에서 목적지 노드까지 거쳐야 하는 노드 개수를 말함
• 노드의 깊이(Depth) : 뿌리 노드에서 해당 노드까지 이르는 경로의 길이를 말함
• 레벨(Level) : 깊이가 같은 노드의 집합
• 높이(Height) : 뿌리 노드부터 '가장 깊은 곳'에 있는 잎 노드까지의 길이
  • 위 그림에서 가장 깊은 곳에 있는 잎 노드의 깊이가 3이므로 트리의 높이는 3이 됨
• 차수(Degree)
  • 노드의 차수 : 그 노드의 자식 노드 개수를 말한다
  • 트리의 차수 : 트리 내에 있는 노드들 가운데 자식 노드가 많은 노드를 말한다

트리 표현 방법

• 트리는 다양한 방법으로 표현할 수 있는 ADT
  • 트리를 거꾸로 세운 나무 이외에도 여러 방법으로 표현할 수 있음

중첩된 괄호 표현법(Nested Parenthesis)

• 위와 같은 트리를 괄호 표현법으로 표현한다면,
  • (A(B(C)(D(E)(F)))(G(H))(I(J(K)))) 로 나타낼 수 있음
• 일기는 다소 어렵지만, 트리를 하나의 공식처럼 표현할 수 있다는 장점을 가지고 있다

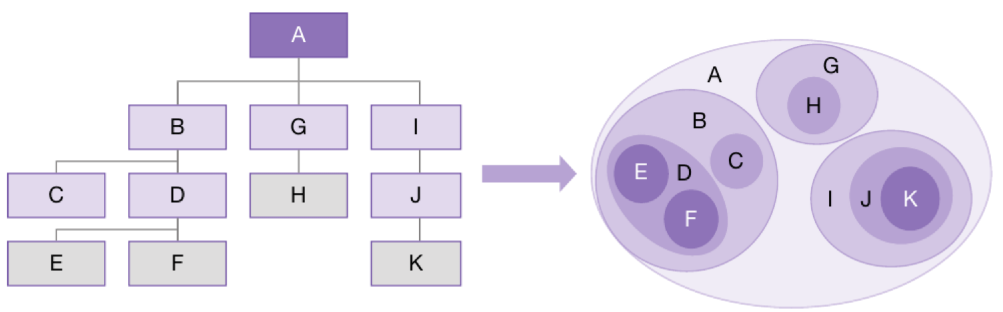

중첩된 집합(Nested Set)

• 트리가 하위 트리의 집합이라는 사실을 이용하여 표현

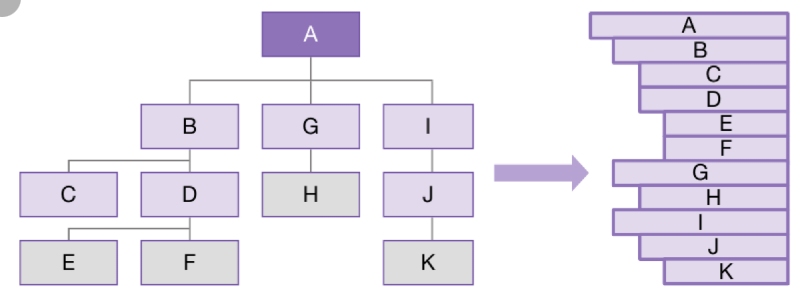

들여쓰기(Indentation)

• 들여쓰기로 표현한 트리는 자료구조의 계층적인 특징을 잘 나타냄
• ex) 윈도우 탐색기의 폴더 트리

노드 표현 방법

• 노드 표현 방법은 부모와 자식, 형제 노드를 서로 연결 짓는 방법이라고 할 수 있음
• 트리 노드를 표현하는 방법에는 'N-링크'(N-Link) 표현법과 '왼쪽 자식-오른쪽 형제'(Left Child-Right Sibling) 표현법 2가지가 있다.

N-링크(N-Link) 표현법

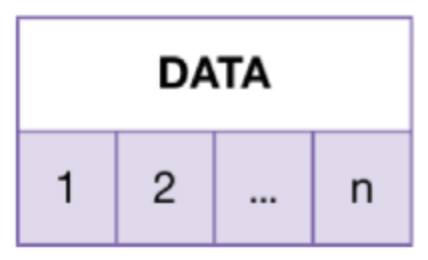

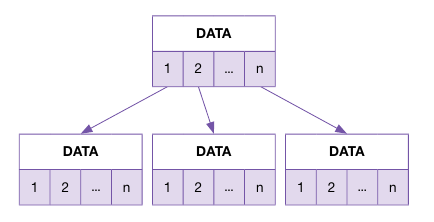

• N-링크는 노드의 차수가 N이라면 노드가 N개의 링크를 갖고 있는데, 이 링크들이 각각 자식 노드를 가리키도록 노드를 구성하는 방법
• 차수(자식 노드의 수)가 노드마다 달라지는 트리에는 적용하기 힘들다는 단점이 있음
• ex) 폴더 트리의 경우 차수가 0일 수도, 수백 수천일수도 있음.
  • 이런 상황에서는 트리 구현이 한층 더 복잡해짐

왼쪽 자식-오른쪽 형제(Left Child-Right Sibling) 표현법

• N-링크 표기법과 달리 위와 같은 문제가 없음
• 왼쪽 자식-오른쪽 형제 표현법은 이름대로 왼쪽 자식과 오른쪽 형제에 대한 포인터만을 갖도록 노드를 구성하는 방법임
• 따라서 N개의 차수를 가진 노드의 표현이 오로지 2개의 포인터(왼쪽 자식 포인터, 오른쪽 형제 포인터)만으로 가능하게 된다.
• 어느 한 노드의 모든 자식 노드를 얻으려면 일단 왼쪽 자식 노드에 대한 포인터만 있으면 됨
  • 이 포인터를 통해서 오른쪽 형제 노드의 주소를 얻고, 계속해서 주소를 얻어나가면 모든 자식 노드를 얻을 수 있음

트리의 기본 연산

• 왼쪽 자식-오른쪽 형제 표현법을 사용해서 트리를 활용해보자

노드 선언

• 노드 구조체는 다음으로 구성됨
  • 데이터를 담는 Data 필드
    • 왼쪽 자식과 오른쪽 형제를 가리키는 2개의 포인터로 구성됨

typedef char ElementType;

typedef struct tagLCRSNode {
        struct tagLCRSNode* LeftChild;
        struct tagLCRSNode* RightSibling;

        ElementType Data;
} LCRSNode;

노드 생성/소멸 연산

• 자유 저장소에 노드를 생성하는 함수
  • LCRSNode 구조체에 크기만큼 자유 저장소에 메모리를 할당, 매개 변수 NewData를 Data에 저장한 후 노드의 메모리 주소 반환

LCRSNode* LCRS_CreateNode(ElementType NewData) {
        LCRSNode* NewNode = (LCRSNode*)malloc(sizeof(LCRSNode));
        NewNode->LeftChild = NULL;
        NewNode->RightChild = NULL;
        NewNode->Data = NewData;

        return NewNode;
}

• 노드를 자유 저장소에서 할당 해제하는 함수

void LCRS_DestroyNode( LCRSNode* Node ) {
    free(Node);
}

자식 노드 연결

• 노드에 자식 노드를 연결하는 함수
• 부모 노드와 이 부모 노드에 연결할 자식 노드를 매개변수로 받음

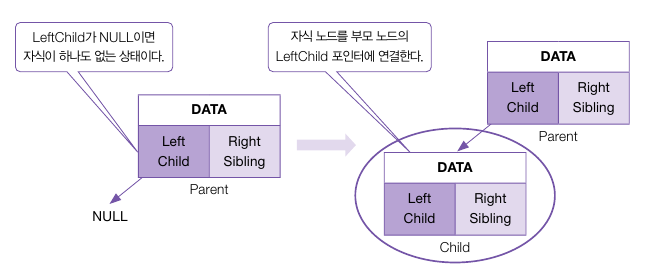

• 부모 노드인 Parent에게 자식 노드가 있는지 검사
  • LeftChild == NULL인지
    • 위 경우 Parent의 LeftChild 포인터에 자식 노드 주소를 바로 저장

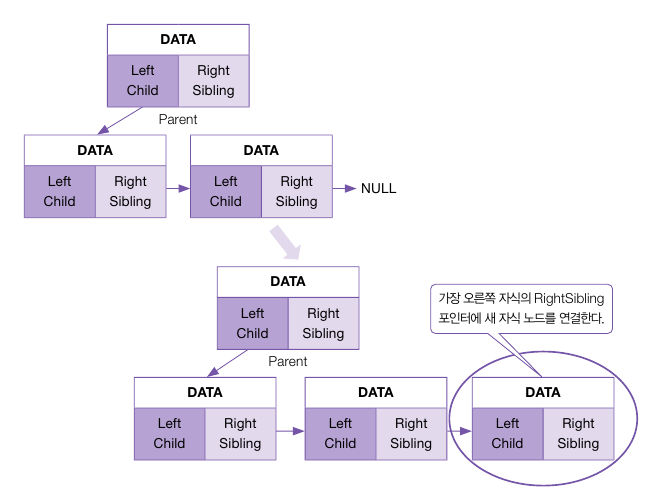

  • LeftChild가 NULL이 아닌 경우 자식 노드가 하나 이상이라는 의미
  • * RightSibling 포인터를 이용해 가장 오른쪽에 있는 자식 노드를 찾아 그 노드의 RightSibiling에 Child 대입

void LCRS_AddChildNode(LCRSNode* Parent, LCRSNode *Child) {
    if ( Parent->LeftChild == NULL ) {
        Parent->LeftChild = Child;
    } else {
        LCRSNode* TempNode = Parent->LeftChild;
        while ( TempNode->RightSibling != NULL )
            TempNode = TempNode->RightSibling;

        TempNode->RightSibling = Child;
    }
}

트리 출력

• 완성된 트리를 출력하는 함수
• 트리를 들여쓰기 형식으로 출력
• 제일 앞에 나오는 for 루프가 매개 변수 Depth - 1 만큼 공백을 3칸 출력
• 공백 마지막에는 해당 노드가 누군가의 자식 노드임을 나타내는 '+--'를 덧붙인 후 노드의 데이터를 출력
• 깊이가 0인 뿌리 노드는 제일 앞쪽에 출력되고, 잎 노드는 제일 뒤쪽(깊은 곳)에 출력됨

void LCRS_PrintTree( LCRSNode* Node, int Depth ) {
    // 들여쓰기
    int i=0;
    for ( i=0; i<Depth-1; i++ )
        printf("   "); // 공백 3칸

    if (Depth > 0) // 자식노드 여부 표시
        printf("+--");

    // 노드 데이터 출력
    printf("%c\n", Node->Data);

    if ( Node->LeftChild != NULL )
        LCRS_PrintTree(Node->LeftChild, Depth+1);

    if ( Node->RightSibling != NULL )
        LCRS_PrintTree(Node->RightSibling, Depth);
}

예제 프로그램



#include "LCRSTree.h"

int main( void ) {
    //  노드 생성
    LCRSNode* Root = LCRS_CreateNode('A');

    LCRSNode* B = LCRS_CreateNode('B');
    LCRSNode* C = LCRS_CreateNode('C');
    LCRSNode* D = LCRS_CreateNode('D');
    LCRSNode* E = LCRS_CreateNode('E');
    LCRSNode* F = LCRS_CreateNode('F');
    LCRSNode* G = LCRS_CreateNode('G');
    LCRSNode* H = LCRS_CreateNode('H');
    LCRSNode* I = LCRS_CreateNode('I');
    LCRSNode* J = LCRS_CreateNode('J');
    LCRSNode* K = LCRS_CreateNode('K');

    //  트리에 노드 추가
    LCRS_AddChildNode( Root, B );
        LCRS_AddChildNode( B, C );
        LCRS_AddChildNode( B, D );
            LCRS_AddChildNode( D, E );
            LCRS_AddChildNode( D, F );

    LCRS_AddChildNode( Root, G );
        LCRS_AddChildNode( G, H );

    LCRS_AddChildNode( Root, I );
        LCRS_AddChildNode( I, J );
            LCRS_AddChildNode( J, K );

    //  트리 출력
    LCRS_PrintTree( Root, 0 );

    //  트리 소멸시키기
    LCRS_DestroyTree( Root );

    return 0;
}

참조) 박상현, 『이것이 자료구조+알고리즘이다 with C언어』, 한빛미디어(2022)
