[자료구조] 다양한 트리 구조(BST)

다양한 트리 구조(BST)

• 평범한 이진 트리의 효용성은 그리 높지 않음
• BST, Balanced Tree 등에 대해 알아보자

---

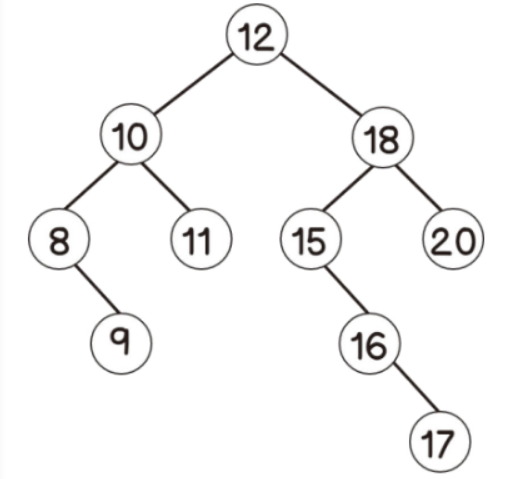

이진 검색 트리(BST, Binary Search Tree)

• 널리 사용되는 형태의 이진 트리
• 다음과 같은 속성이 있다.
  • 부모 노드의 값 >= 왼쪽 자식 노드의 값
  • 부모 노드의 값 <= 오른쪽 자식 노드의 값
  • 즉, (왼쪽 노드 <= 부모 노드 <= 오른쪽 노드) 관계를 갖는다
  • 부모 노드보다 작거나 같은 모든 원소는 항상 왼쪽에 있다.
  • 부모 노드보다 크거나 같은 원소는 항상 오른쪽에 있다.

완전 이진 트리(complete binary tree)

• 이진트리에서 마지막 레벨을 제외한 모든 노드에 두개의 자식 노드가 있는 트리를 말함
• 이 때 트리의 높이는 log_2(N)이 됨

BST에서 원소 검색

• BST의 속성 때문에 원소 검색을 위해 루트 노드부터 차례대로 값을 비교하는 경우, 각 단계마다 검색 범위가 절반으로 줄어든다
• 완전 이진 트리의 검색 및 삽입 동작은 O(logN)의 시간 복잡도를 갖는다.
• 이진 트리의 검색 및 삽입 동작은 정확히는 O(logN)의 시간 복잡도를 갖는다고 보기 어렵다.
  • 정확한 시간 복잡도는 아래에서 다시 다룰거에요



EX) 아래와 같이 중복되지 않는 양수를 원소로 갖는 트리가 있으며, 7을 찾아보자

• 루트 노드 부터 비교하여 어느쪽 하위 노드로 이동해야 할 지 결정하고, 계속 이동하면서 검색하고자 하는 값과 일치하는 노드를 찾는다.
• BST에서 원소를 검색할 때는 트리의 모든 원소를 방문하지 않아도 됨
• 현재 노드가 찾고자 하는 노드가 아닐 때마다 검색 범위가 반으로 줄어듬
  • 선형 자료 구조, 특히 분할 정복과 유사함

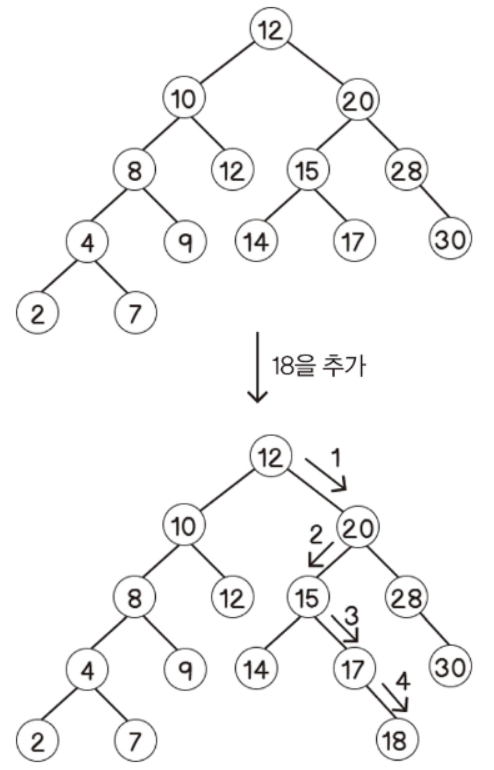

BST에서 새 원소 삽입하기

• 먼저 원소가 삽입될 위치의 부모 노드를 찾아야 함
  • 루트 노드부터 시작하여 각 노드를 추가할 원소와 비교하면서 원소가 삽입될 위치로 이동해야 한다

BST에서 원소 삭제하기

• 단순히 노드 삭제하는 것으로 끝나지 않고, 노드 삭제 후 전체 트리가 BST 속성을 만족하도록 다른 적절한 노드로 삭제된 노드를 대체해야 한다
  • 삽입보다 복잡하다

3가지 Case

1. 자식 노드가 없는 경우 : 단순히 해당 노드를 삭제한다
2. 자식 노드가 하나만 있는 경우, 노드 삭제 후, 부모 노드의 포인터가 해당 자식 노드를 가리키도록 조정
3. 자식 노드가 두 개 있는 경우 : 노드 삭제 후, 현재 노드를 후속 노드(successor)로 대체한다

(여기서 후속 노드란 현재 노드 다음으로 큰 숫자를 가진 노드를 말함)

현재 노드를 후속 노드로 대체하는 과정

• 현재 노드의 오른쪽 서브 트리로 이동한 후, 여기서 가장 작은 값의 노드를 찾으면 된다
  • 가장 작은 값의 노드를 찾으려면, 서브 트리에서 가장 왼쪽에 위치한 노드로 이동하면 된다
• 후속 노드는 오른쪽 자식 노드 하나만 가질 수 있다.
  • 왼쪽 자식이 있었다면 그 노드를 후속 노드로 선택했을 것이기 때문

트리 연산의 시간 복잡도

• 검색
  • 이론적으로는 매번 검색 범위가 절반적으로 줄어듬
  • N개의 노드를 가지고 있는 BST에서 검색에 필요한 시간
    • T(N) = T(N/2) + 1
  • 따라서 T(N) = O(log N)
• 주의해야 하는 점!
  • 트리의 모양이 원소 삽입 순서에 따라 결정된다
    • 검색 범위가 T(N/2) 형태로 항상 줄어드는 것도 아니다
      • 따라서 시간 복잡도가 O(log N)이라는 것도 항상 정확하다고 볼 수 없다

BST 구현

#include <iostream>

struct node
{
    int data;
    node* left;
    node* right;
};

struct bst
{
    node* root = nullptr;

    node* find(int value)
    {
        return find_impl(root, value);
    }

    void insert(int value)
    {
        if(!root)
            root = new node {value, NULL, NULL };
        else
            insert_impl(root, value);
    }

    void inorder()
    {
        inorder_impl(root);
    }

    node* successor(node* start)
    {
        auto current = start->right;

        while(current && current->left)
            current = current->left;

        return current;
    }

    void deleteValue(int value)
    {
        root = delete_impl(root, value);
    }

private:
    node* find_impl(node* current, int value)
    {
        if(!current)
        {
            std::cout << std::endl;

            return NULL;
        }

        if(current->data == value)
        {
            std::cout << value << "을(를) 찾았습니다." << std::endl;

            return current;
        }

        // value 값이 현재 노드 왼쪽에 있는 경우
        if(value < current->data)
        {
            std::cout << current->data <<"에서 왼쪽으로 이동 : ";

            return find_impl(current->left, value);
        }

        // value 값이 현재 노드 오른쪽에 있는 경우
        std::cout << current->data << "에서 오른쪽으로 이동 : ";

        return find_impl(current->right, value);
    }


    void insert_impl(node* current, int value)
    {
        if(value < current->data)
        {
            if(!current->left)
                current->left = new node {value, NULL, NULL};
            else
                insert_impl(current->left, value);
        }
        else
        {
            if(!current->right)
                current->right = new node {value, NULL, NULL};
            else
                insert_impl(current->right, value);
        }
    }

    void inorder_impl(node* start)
    {
        if(!start)
            return;

        // 왼쪽 서브 트리 방문
        inorder_impl(start->left);

        // 현재 노드 출력
        std::cout << start->data << " ";

        // 오른쪽 서브 트리 방문
        inorder_impl(start->right);
    }

    node* delete_impl(node* start, int value)
    {
        if(!start)
            return NULL;

        if(value < start->data)
            start->left = delete_impl(start->left, value);
        else if(value > start->data)
            start->right = delete_impl(start->right, value);
        else
        {
            // 자식 노드가 전혀 없거나, 왼쪽 자식 노드만 없는 경우
            if(!start->left)
            {
                auto tmp = start->right;
                delete start;
                return tmp;
            }

            // 오른쪽 자식 노드만 없는 경우
            if(!start->right)
            {
                auto tmp = start->left;
                delete start;
                return tmp;
            }

            // 자식 노드 둘 다 있는 경우
            auto succNode = successor(start);
            start->data = succNode->data;

            // 오른쪽 서브 트리에서 후속(successor)을 찾아 삭제
            start->right = delete_impl(start->right, succNode->data);
        }

        return start;
    }
};

using namespace std;

int main()
{
    bst tree;

    tree.insert(12);
    tree.insert(10);
    tree.insert(20);
    tree.insert(8);
    tree.insert(11);
    tree.insert(15);
    tree.insert(28);
    tree.insert(4);
    tree.insert(2);


    std::cout << "중위 순회 : ";
    tree.inorder();
    std::cout << std::endl;

    tree.deleteValue(12);

    std::cout << "12를 삭제한 후 중위 순회 : ";
    tree.inorder();
    std::cout << endl;

    if(tree.find(12))
        std::cout << "원소 12는 트리에 있습니다." << std::endl;
    else
        std::cout << "원소 12는 트리에 없습니다." << std::endl;

    return 0;
}
